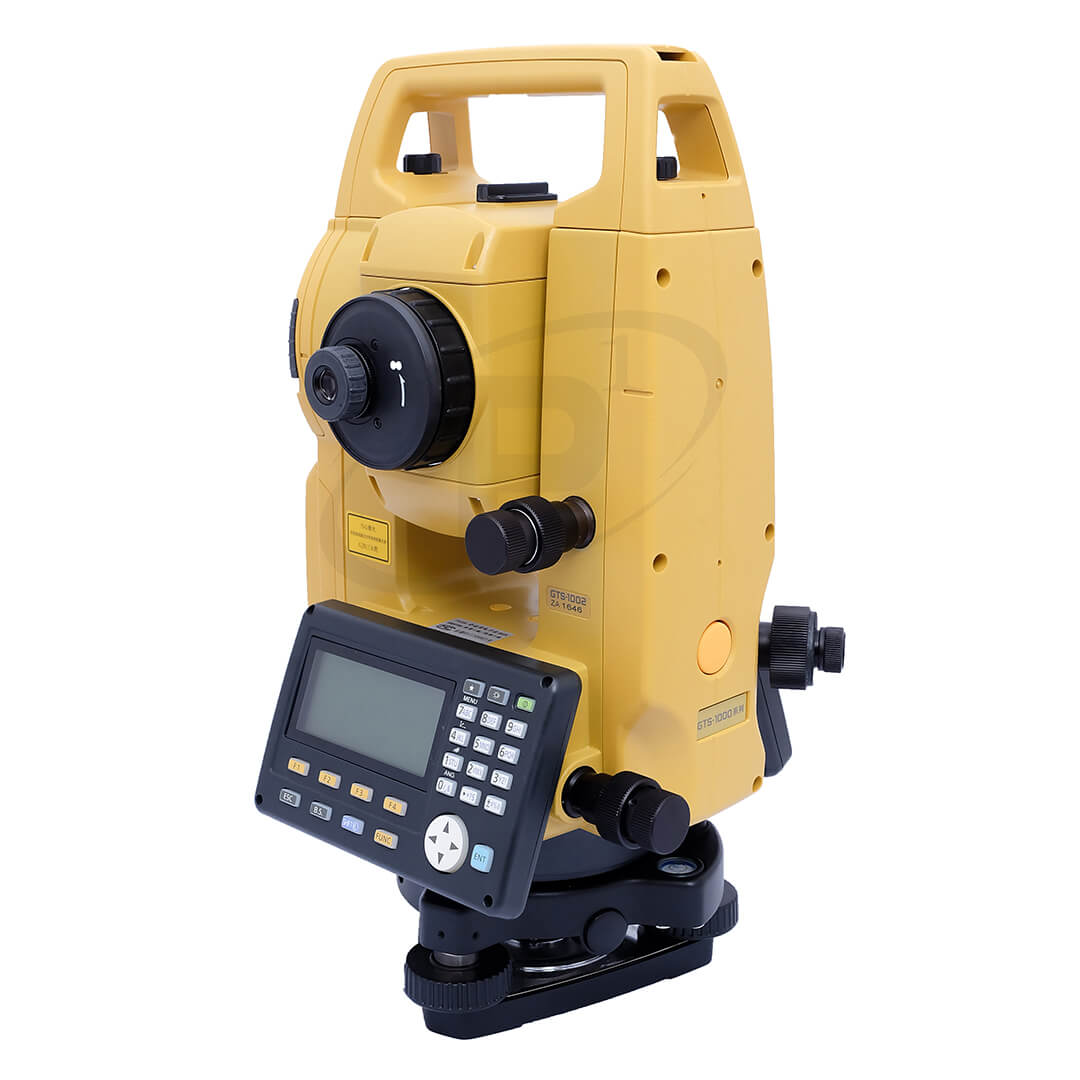

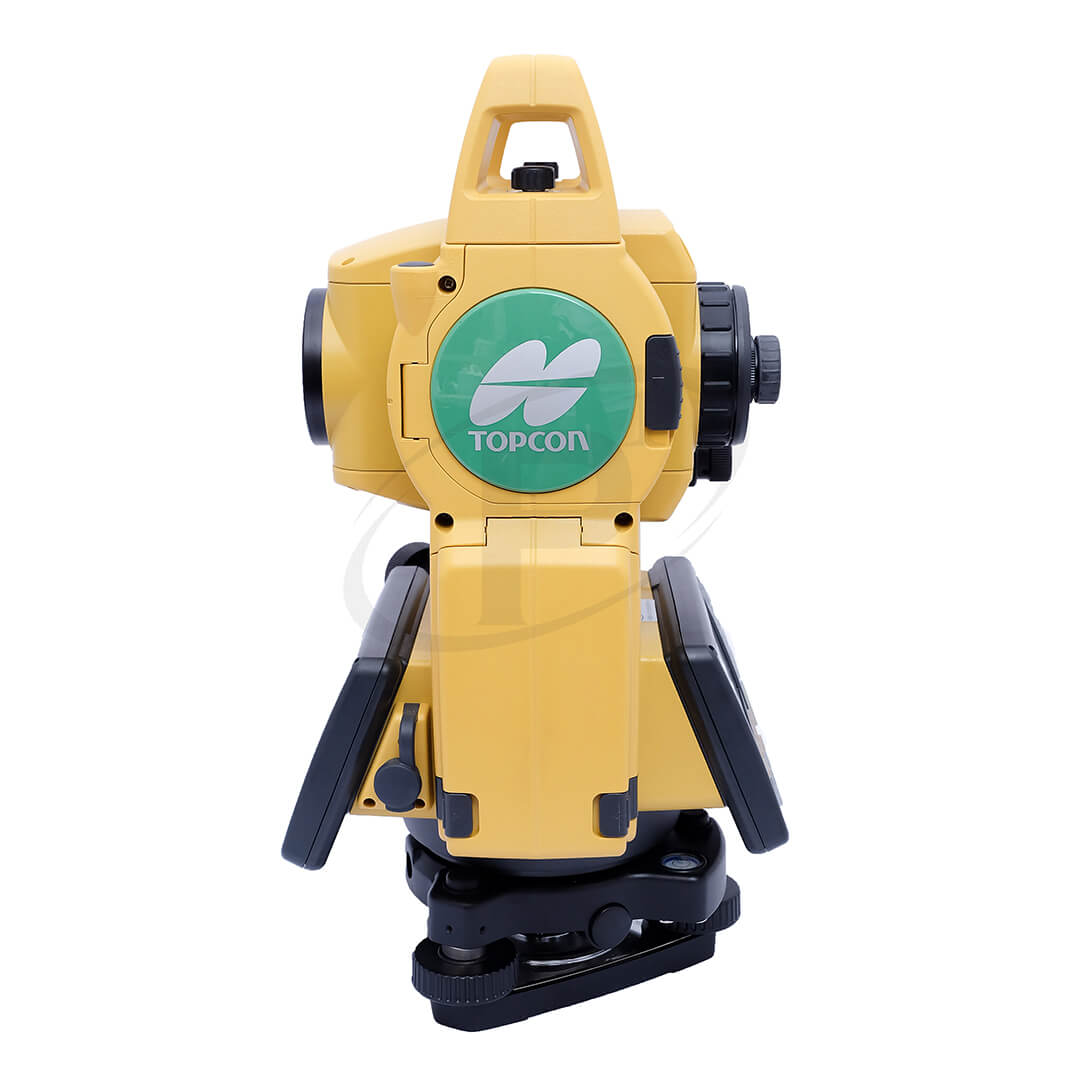

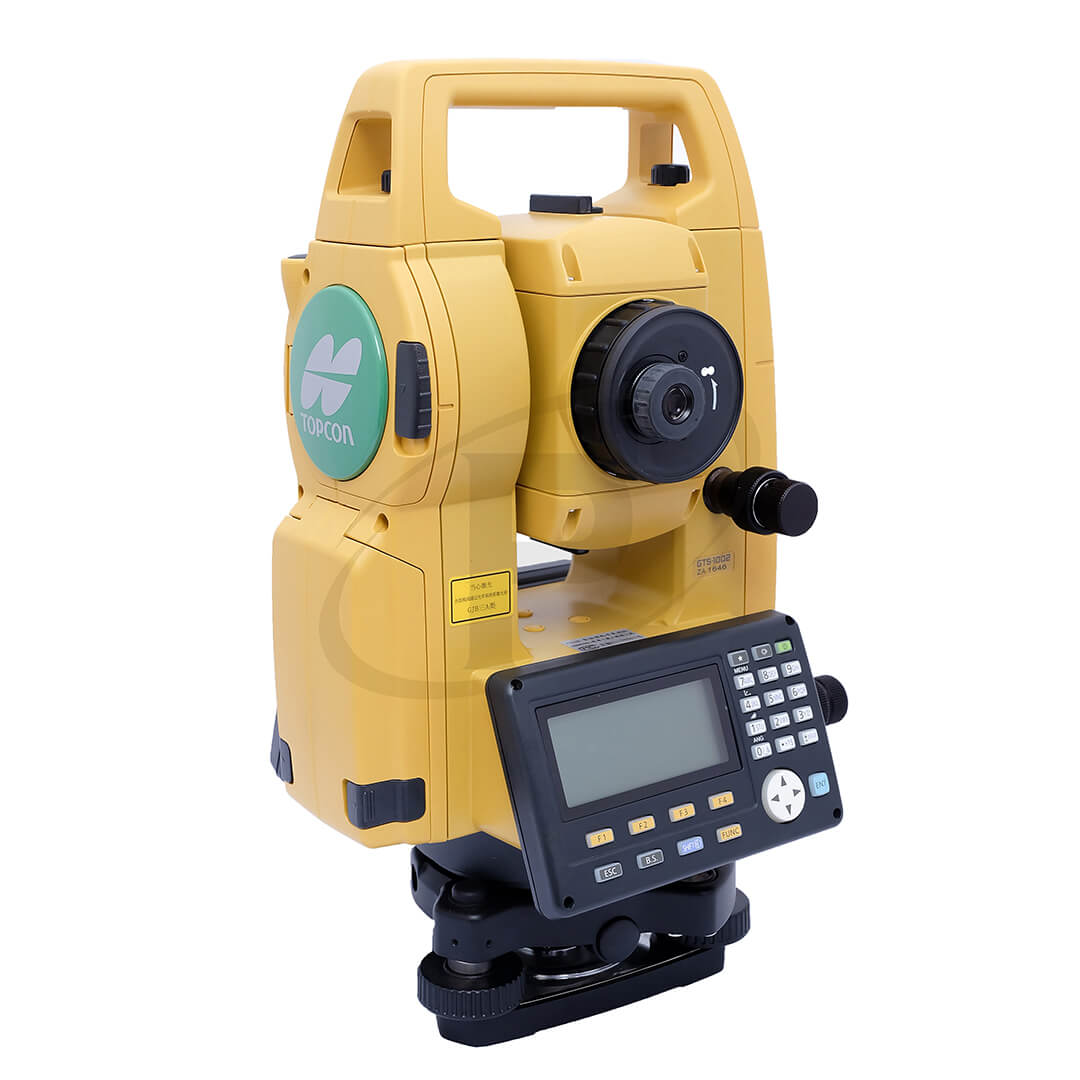

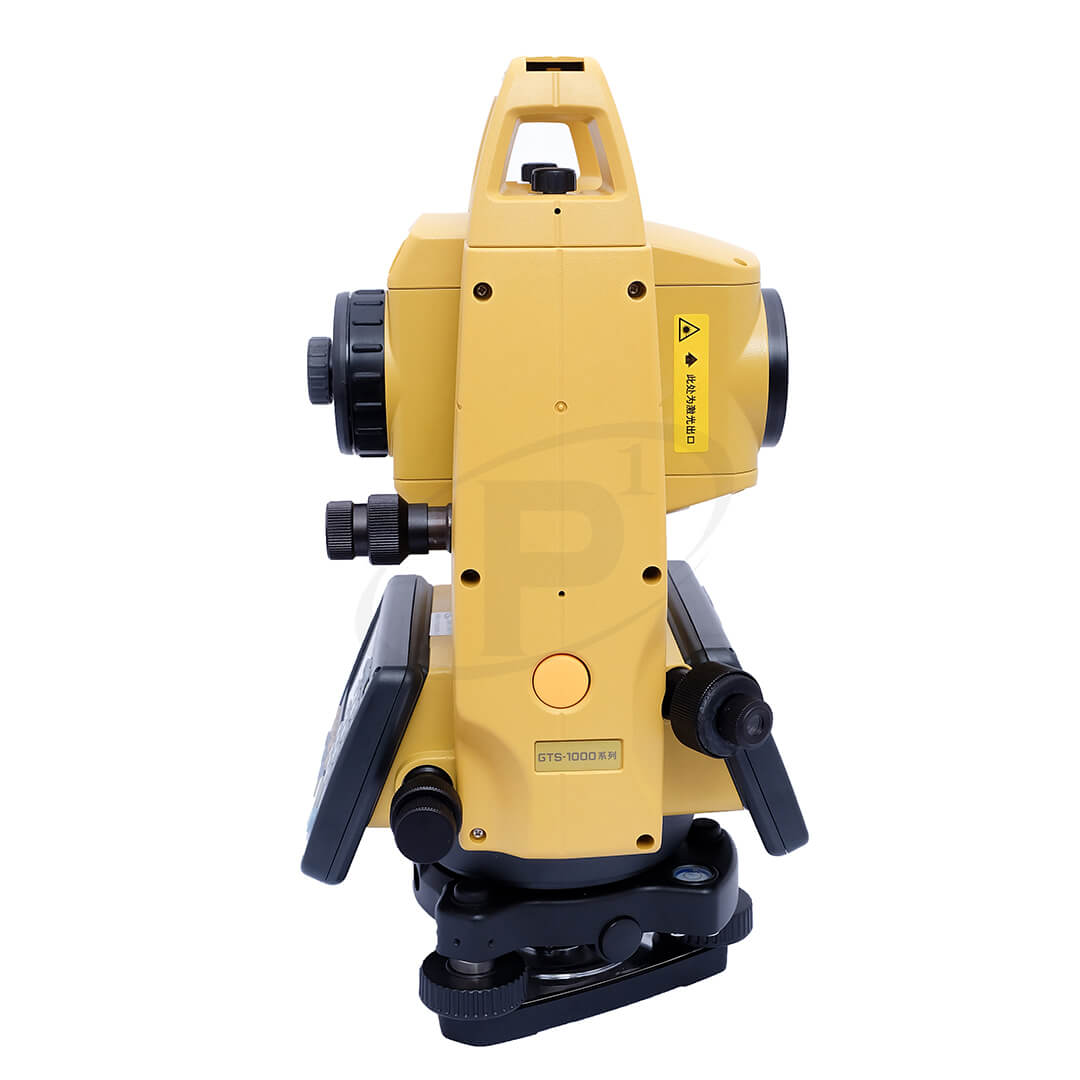

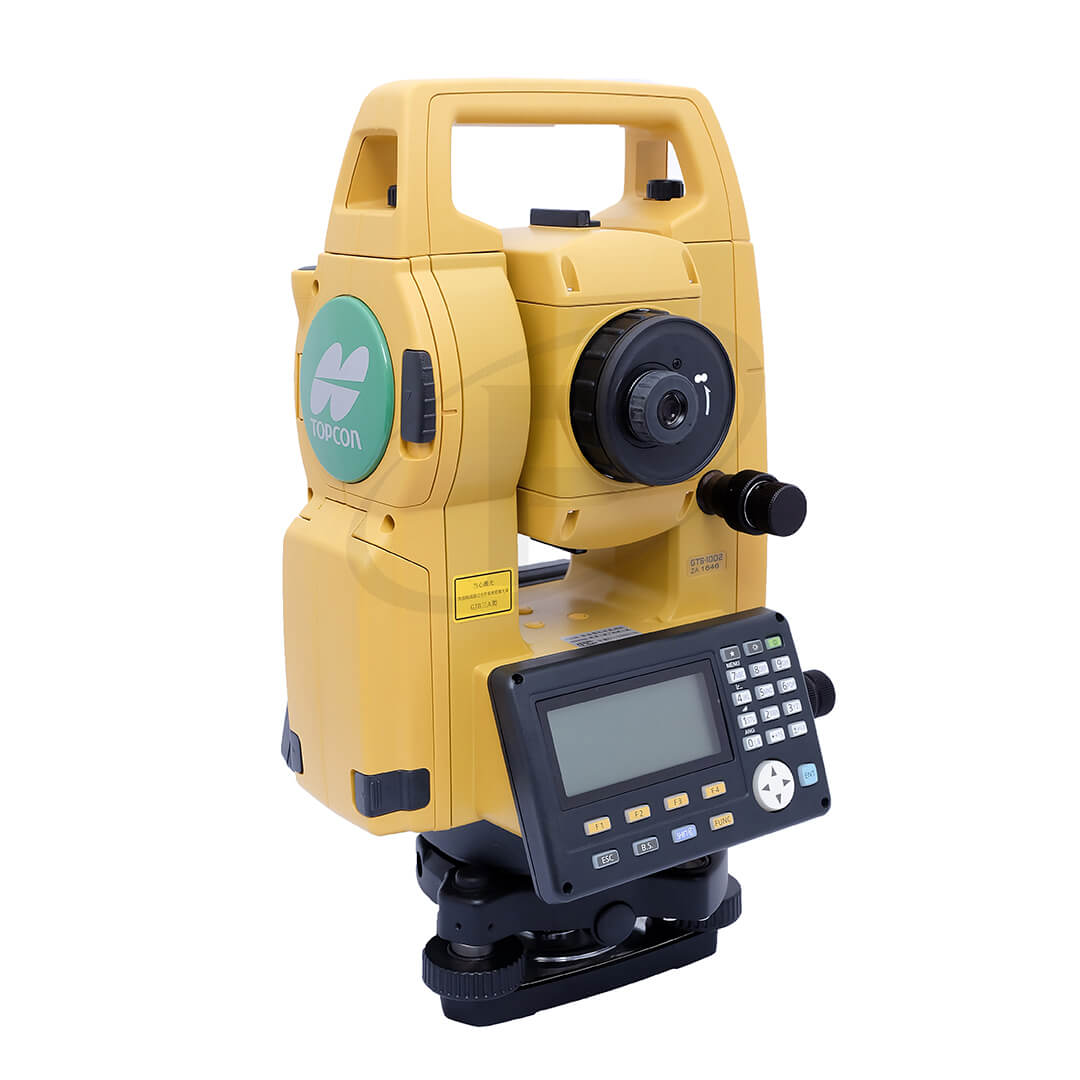

กล้องประมวลผลรวม TOPCON GTS-1002

กล้องประมวลผลรวม TOPCON

GTS-1002 Refectionless

คุณลักษณะเฉพาะ

ระบบกล้องเล็ง

 Telescope

กล้องเล็งเป็นระบบเห็นภาพ

ตั้งตรง

กำลังขยายของเลนส์

30 เท่า

ขนาดเส้นผ่าศูนย์กลางของเลนส์ปากกล้อง

45 มิลลิเมตร

ขนาดความกว้างของภาพ

1 องศา 30 ลิปดา

ระบบอัตโนมัติ ( compensator )

ชนิด Liquid Dual axis

การวัดระยะทาง

Non-prism mode(ไม่ใช้ปริซึม) วัดระยะได้

400 เมตร

ปริซึม 1ดวง วัดระยะได้

3,000 เมตร

ปริซึม 3ดวง วัดระยะได้

5,000 เมตร

ค่าความถูกต้องมาตรฐาน

+/- (2mm. +2ppm.xD) m.s.e

การวัดมุม

แสดงค่าอ่านมุมราบและมุมดิ่งได้ละเอียด

1 ฟิลิปดา

ค่าความถูกต้องในการวัดมุมราบและมุมดิ่ง

2 ฟิลิปดา

ระบบวัดมุมแบบ

Absolute Reading

คุณลักษณะเฉพาะทั่วไป

ระดับน้ำฟองกลมมีความไว

10 ลิปดา ต่อ 2 มิลลิเมตร

ระดับน้ำฟองยาวมีความไว

30 ฟิลิปดา ต่อ 2 มิลลิเมตร

จอแสดงผล LCD

2 หน้าจอ, มีปุ่มควบคุม 26ปุ่ม และสามารถป้อนค่าตัวเลขและตัวอักษรได้โดยตรง

แสดงค่ามุมราบ และมุมดิ่งในจอเดียวกัน

ได้

กล้องส่องหัวหมุด ( optical plummet )

3 เท่า

โครงสร้างกล้องสามารถถอดแยกออกจากฐาน

สามารถถอดได้

แบตเตอรี่(Power)

แบตเตอรี่ 5600mAh, สามารถใช้งานได้ต่อเนื่องประมาณ 8ชั่วโมงต่อก้อน

มีโครงสร้างกันน้ำ(Water Proof)

มาตรฐาน IP54

กล้องส่องหัวหมุด ( optical plummet )

3 เท่า

การบันทึกข้อมูล

สามารถบันทึกข้อมูลหน่วยความจำภายในกล้อง

สามารถบันทึกได้ 30,000 ข้อมูล

สามารถเชื่อมต่อและถ่ายโอนข้อมูลระหว่างกล้องกับคอมพิวเตอร์ และ USB

✓

ฟังก์ชั่นโปรแกรม

-กำหนดค่า Azimuth และการวัดค่าพิกัดเป็น 3 แกน

✓

-การหาความสูงของจุดใด ๆ ที่ไม่สามารถตั้งปริซึมได้ (REM)

✓

-กำหนดตำแหน่งที่ต้องการ (Setting Out หรือ Lay out)

✓

-การวัดระยะที่มีสิ่งกีดขวาง (Missing Line)

✓

-การหาตำแหน่งพิกัดของจุดตั้งกล้อง (Resection)

✓

-คำนวณหาพื้นที่ (Area)

✓

-Program Road

✓
